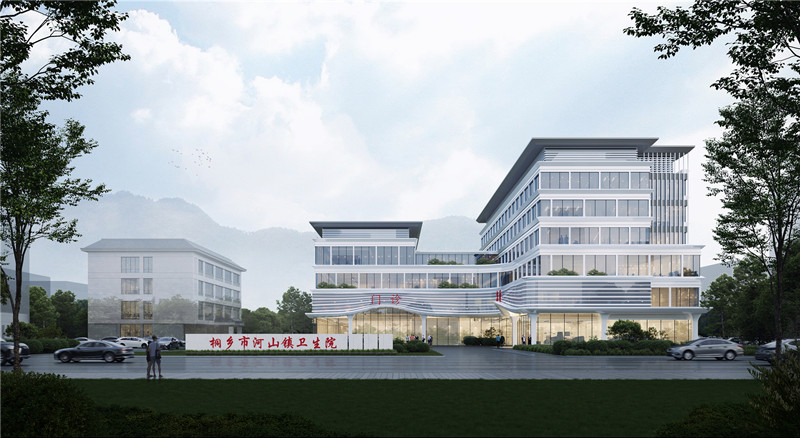

桐鄉市中醫醫院醫療集團河山醫院改擴建工程——醫療綜合樓
在當前 “雙碳” 目標引領與醫療建筑高品質發展的雙重需求下，桐鄉市中醫醫院醫療集團河山醫院改擴建工程中的醫療綜合樓，以超低能耗為核心設計理念，整合多項先進節能技術，構建了兼顧醫療功能需求與綠色低碳目標的建筑體系。以下將從圍護結構、遮陽系統、氣密性控制、空調新風系統、照明設計及光伏應用六大維度，詳細闡述項目的關鍵技術措施與實施細節。
一、超高標準圍護結構：筑牢建筑節能 “第一道防線”圍護結構作為建筑與外界熱量交換的主要載體，其熱工性能直接決定了建筑能耗水平。本項目在《公共建筑節能設計標準》基礎上，對屋面、外墻、外窗等關鍵部位進行熱工性能 “升級”，同時針對特殊區域強化保溫隔熱設計，實現全方位能耗管控。
(一) 主體圍護結構熱工指標突破。屋面：采用高效保溫構造體系，平均傳熱系數低至0.25W/(㎡·K)，有效減少夏季太陽輻射熱傳入與冬季室內熱量散失，顯著降低空調與采暖負荷。外墻：通過優化保溫層厚度與材料選型，外墻平均傳熱系數控制在0.39W/(㎡·K)，優于現行節能標準要求，可有效阻斷室外溫度波動對室內環境的影響，為醫療空間(如病房、手術室)的恒溫需求提供穩定基礎。外窗：選用高性能節能窗，平均傳熱系數僅為1.50W/(m·K)，同時搭配 Low-E 鍍膜玻璃與惰性氣體填充，在提升保溫性能的同時，減少太陽直射眩光，兼顧節能與室內光環境舒適度。
(二) 特殊區域針對性保溫設計為避免 “熱橋效應” 與局部能耗漏洞，項目對地下室外墻、首層地面及空調 / 非空調房間分隔區域進行專項設計：地下室外墻與建筑首層地面：設置專用保溫隔熱構造，有效隔絕地下土壤溫度與地面室外冷空氣對室內的影響，防止地下潮氣滲透與熱量損失，保障地下功能區(如設備機房、藥品庫房)的環境穩定性。空調與非空調房間分隔：針對兩類區域的溫度差異，分別采用差異化保溫措施 —— 空調房間與非空調房間的樓板鋪設30 厚 Ⅲ 型無機輕集料保溫砂漿，隔墻采用20 厚無機保溫膏料，通過精準控溫減少能量跨區域傳遞，避免空調系統 “無效能耗”。
二、高氣密性控制：阻斷無形 “能耗漏洞”建筑氣密性是超低能耗建筑的核心指標之一，若氣密性不佳，室外冷空氣 / 熱空氣會通過縫隙滲入室內，導致空調 / 采暖系統能耗激增。本項目從設計到施工全程嚴格控制氣密性，關鍵指標達到行業高水準：外窗：氣密性等級達到8 級(依據《建筑外門窗氣密、水密、抗風壓性能分級及檢測方法》GB/T 7106)，可有效阻止室外空氣通過窗縫滲透，減少熱量損失與能耗浪費。外門與分隔門：外門及分隔空調與非空調空間的戶門，氣密性等級均達到6 級，避免不同溫度區域的空氣通過門體縫隙串流，保障空調區域的溫度穩定性，降低系統運行負荷。此外，項目在施工階段采用專用密封材料(如高氣密性密封膠、防火密封條)對墻體拼接縫、管道穿墻板縫隙等關鍵部位進行密封處理，進一步提升建筑整體氣密性，從源頭阻斷 “無形能耗”。
三、功能性隔聲設計：兼顧節能與醫療空間聲學需求醫療建筑對聲學環境要求嚴苛(如診室需避免噪音干擾診療、病房需保障患者休息、手術室需維持安靜操作環境)。本項目在節能設計基礎上，同步強化樓面隔聲性能，選用30 厚輕質隔聲砂漿 + 5 厚 HTK 微孔聚乙烯復合隔聲墊的組合構造，應用于診室、病房、手術室、辦公室、治療室等核心功能性房間。該隔聲體系可有效降低樓面撞擊聲(如人員走動、醫療設備移動)與空氣聲(如說話聲、設備運行噪音)的傳遞，撞擊聲壓級可控制在 60dB 以下，滿足《民用建筑隔聲設計規范》中醫療建筑的高等級隔聲要求，實現 “節能” 與 “聲學舒適” 的雙重目標。
四、被動式遮陽系統：降低夏季空調負荷 “利器”夏季太陽輻射是空調能耗的主要來源之一，尤其建筑東向、南向、西向受太陽直射時間長、輻射強度大。本項目針對這三個朝向的外窗，采用中置百葉遮陽系統，通過以下優勢實現節能：靈活性調節：百葉可根據太陽高度角與日照強度靈活調整角度，在夏季有效遮擋直射陽光，減少太陽輻射熱進入室內，經測算可降低夏季空調負荷約 20%-30%;冬季則可收起百葉，讓陽光充分進入室內，利用太陽能采暖，實現 “夏遮冬透” 的智能調節。耐久性與維護便利性：中置百葉設計將遮陽部件置于雙層玻璃之間，避免風吹雨淋導致的部件損耗，減少后期維護成本，同時不影響外窗外觀整潔度，與建筑整體風格保持統一。
五、高效空調新風系統：平衡能耗、舒適度與醫療安全醫療建筑的空調新風系統需同時滿足 “節能運行”“恒溫恒濕”“空氣潔凈” 三大核心需求，本項目通過 “一級能效機組 + 高效熱回收 + 精準凈化” 的組合方案，實現多目標平衡。
(一) 一級能效變頻多聯機：按需供能，降低運行能耗空調系統選用一級能效變頻多聯機，機組能源效率指標達到行業領先水平：全年能源消耗效率(APF)≥4.5，較二級能效機組(APF 約 3.8)節能約 18%;制冷綜合性能系數(IPLV)≥6.0，在部分負荷運行時(如春秋季或夜間低負荷時段)，可通過變頻調節自動匹配冷量需求，避免 “大馬拉小車” 的能耗浪費，尤其適配醫療建筑 24 小時連續運行、負荷波動大的特點。
(二) 雙級熱回收技術：最大化回收能源，減少新風能耗新風系統是醫療建筑的能耗 “大戶”(需持續引入室外新鮮空氣并進行處理)，本項目創新采用 “排風熱回收 + 全熱交換熱回收” 相結合的雙級熱回收方案，實現能源高效循環利用：排風熱回收機組：制冷回收效率≥80%，制熱回收效率≥75%，可回收空調排風中的冷量(夏季)或熱量(冬季)，用于預處理新風，減少新風處理所需的冷量 / 熱量消耗;全熱交換設備：回收效率≥75%，進一步回收排風中的顯熱與潛熱(如夏季排風的濕度)，降低新風處理的能耗與濕度調節負荷，同時減少室內濕度波動，保障手術室、ICU 等區域的恒濕需求。
(三) 精準空氣凈化與低能耗運行：兼顧醫療安全與節能醫療建筑對新風潔凈度要求極高(需避免細菌、病毒、顆粒物進入室內)，項目在新風熱回收系統中集成高效空氣凈化裝置，對≥0.5μm 細微顆粒物的一次攔截計數效率>85%，可有效過濾室外霧霾、花粉及微生物，保障醫療空間空氣安全。同時，系統嚴格控制單位風量耗功率，送風量大于 10000m3/h 的空調系統，單位風量耗功率小于0.192W/(m3·h)，低于《公共建筑節能設計標準》GB50189 的現行規定，在滿足凈化需求的同時，進一步降低風機運行能耗。
六、綠色照明與光伏應用：構建 “被動節能 + 主動產能” 雙體系。
(一) 自然采光與 LED 照明：降低照明能耗，提升光環境品質項目在建筑設計階段充分考慮自然采光優化，通過合理布局開窗位置、增大窗地面積比，讓診室、辦公室等主要功能房間充分利用自然光，減少白天人工照明依賴。在人工照明方面，全部采用LED 光源，相較于傳統熒光燈，LED 光源節能率可達 50% 以上，且使用壽命長(約 5 萬小時，是熒光燈的 3-5 倍)，減少后期更換維護成本。同時，主要功能房間的照明功率密度值(LPD)嚴格控制在現行《建筑照明設計標準》GB50034 規定的目標值以下(如診室 LPD≤6W/㎡)，實現 “高效節能 + 舒適光環境” 的雙重效果。
(二) 屋頂光伏系統：自發自用，減少碳排放為進一步提升項目的綠色低碳屬性，項目在醫療綜合樓屋頂部署分布式光伏系統，具體配置如下：選用 373 塊 585Wp 多晶硅電池組件，總裝機容量達到218.205kWp;光伏系統所發電量優先滿足建筑自身用電需求(如照明、空調、醫療設備輔助用電)，剩余電量可并入電網，實現 “自發自用、余電上網” 的運行模式。經測算，該光伏系統年均發電量約 25 萬度，可為本項目節約標煤約 80 噸 / 年，減少二氧化碳排放約 200 噸 / 年，不僅降低建筑運營階段的電費支出，更助力實現 “碳達峰、碳中和” 目標，為醫療建筑綠色轉型提供示范。
總結：桐鄉市中醫醫院醫療集團河山醫院醫療綜合樓超低能耗項目，通過 “被動節能(圍護結構、遮陽、氣密性)+ 主動節能(高效空調、綠色照明)+ 可再生能源(光伏)” 的多維技術整合，構建了一套適配醫療建筑功能需求的超低能耗解決方案。項目不僅大幅降低建筑運營階段的能耗與碳排放，更通過隔聲、凈化、恒溫等設計，提升醫療空間的舒適度與安全性，為我國縣域醫療建筑綠色化、低碳化發展提供了可復制、可推廣的實踐經驗。

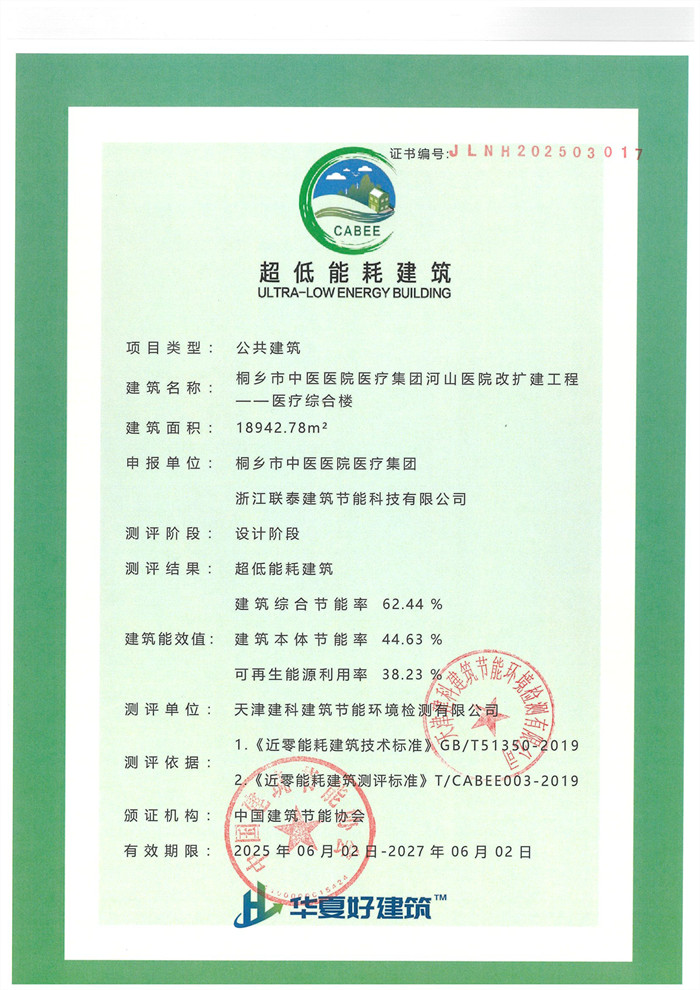

附：超低能耗建筑設計標識證書
