一、建筑設計概況
項目名稱:仙居縣東區九年一貫制學校
用地性質:中小學用地(A33)
地理位置:位于仙居縣南峰街道,東至規劃二路、南至晨曦路、北至緯三路。
項目規模:總用地面積57212平方米,總建筑面積68448.03平方米,其中地上建筑面積為52148.03平方米(容積率為0.91),地下建筑面積為16300平方米。包括400米環形跑道田徑場一個,籃球場5個(含體育館內1個),排球場4個,運動器械場地,建設機動車位426個,非機動車位184個。
綠色建筑星級:二星級
二、項目主要節能措施
1、建筑圍護結構的節能設計:
本工程外墻采用“無機輕集料保溫板Ⅰ型、無機輕集料保溫砂漿Ⅰ型”內保溫形式;屋面采用“擠塑聚苯板(XPS)”,倒置式保溫形式;外窗采用“金屬隔熱鋁合金平開窗29mm隔熱條(6+12Ar+6中透雙銀Low-E)”;推拉窗采用“隔熱鋁合金推拉窗24mm隔熱條(6中透單銀Low-E+12Ar+6+12Ar+6)”;架空樓板采用“巖棉板”外保溫形式。
2、結構專業節材設計
1)混凝土
1.鋼筋:采用HRB400級,(對一、二、三級抗震等級設計的房屋建筑框架和斜撐構件采用HRB400E級)。
2.混凝土:基礎及主體結構均采用C35~C30。屋面采用微膨脹混凝土澆筑?;炷辆捎妙A(yù)拌商品混凝土。
3.墻體:±0.000以上墻體衛生間采用MU10燒結頁巖多孔磚(孔洞率≥25%),容重不大于13.0kN/m3,M7.5水泥砂漿砌筑。其余外隔墻及樓梯間墻采用采用B07,A5.0砂加氣砌塊,內隔墻采用B07,A5.0砂加氣砌塊,容重不大于8.0kN/m3。
±0.000以下室內墻體采用MU10燒結頁巖多孔磚(孔洞率≥25%),容重不大于13.0kN/m3,M5.0水泥砂漿砌筑?!?.000以下與土體及水接觸部分墻體,MU20混凝土實心磚,Mb10水泥砂漿砌筑。兩側做20厚1:2防水砂漿粉刷面層。
3、暖通專業節能設計
1)空調系統設計:
2#中學部教學樓、4#5#小學部教學樓、宿舍均采用分體空調系統,室外機設置于設備平臺。1#體藝樓采用風冷熱泵型風管送風式空調機組,其余均采用VRF多聯機系統,室外機均設置于設備平臺或屋面。6#食堂采用多聯機加全熱交換器,教室區域新風均采用靜音管道風機。
2)通風系統設計
各主要房間通風換氣次數為:
|
名稱 |
換氣次數(次h/) |
備注 |
|
變配電室 |
5~8 |
按熱平衡計算比較后取大值 |
|
清水/消防泵房 |
4/6 |
|
|
地下汽車庫 |
5 |
按層高3m計算,補風量80% |
|
電梯機房 |
10 |
設置分體空調 |
|
廚房 |
60 |
根據工藝深化設計 |
|
生活垃圾間 |
15 |
凈化處理后排放 |
|
公共衛生間 |
10 |
|
|
強/弱電間 |
3 |
|
4、給排水專業節能設計
本項目設計對場地的雨水,進行回收處理,用于整個場地的綠化澆灌、道路沖洗用水。雨水回用系統:場地雨水收集——初期雨水棄流——雨水前置處理——雨水收集池——雨水后置處理及消毒——供綠化澆灌、道路沖洗用水?;赜糜晁|(zhì)需滿足《城市污水再生利用景觀環境用水水質》GB/T18921-2002 中景觀用水的水質要求。且設有嚴格的防止誤飲、誤用的措施,嚴禁進入生活飲用水給水系統,取水口應設帶鎖裝置。設計蓄水池容積250噸,儲存3d綠化澆灌、道路沖洗用水量,多余水量避開高峰期外排。
海綿城市設計:
本項目用地面積為57212m2,該項目設置透水鋪裝9341㎡、下凹綠地3350m2,下凹深度0.2m,蓄水有效深度按0.15m計,調蓄水量為3350×0.15=502.5立方米;設置250立方米雨水調蓄水池,設計采用LID設施總調蓄水量為502.5+250=752.5立方米,本工程綜合徑流系數為0.432,徑流總量控制率大于80%,滿足《臺州市海綿城市專項規劃(2016-2030)》、《民用建筑雨水控制與利用設計規程》DB33/T1167-2019的要求。
5、電氣與智能化專業節能設計
智能化:計算機網絡及程控交換系統、建筑設備監控系統、能耗監測系統、智能照明系統、安全防范系統。
太陽能光伏:根據《建筑節能與可再生能源利用通用規范》GB55015-2021和浙江省標準《民用建筑可再生能源應用核算標準》DBJ33/T1105-2022第5.0.3條設置可再生能源應用設施。本工程設置太陽能光伏系統,在各建筑單體屋頂預留光伏組件面積共2957.93m2。
充電樁:本工程配建機動車停車位426輛,共配置43個充電車位,其中6個為快充車位。電動汽車充電停車位配建比例達到10%,其中慢充每個7kW,快充每個60kW。充電樁配置容量滿足滿足《民用建筑電動汽車充電設施配置與設計規范》DB33/112-2016第4.2.4條要求。

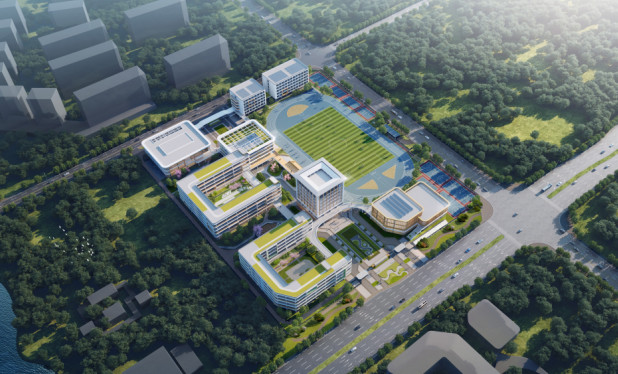

6、效果圖
