在醫療建筑領域,?超低能耗理念正逐步融入社區衛生服務中心的建設,通過采用低碳材料、節能圍護結構和可再生能源系統,實現了零碳建筑設計,優化了社區衛生服務的同時減少了環境影響。?

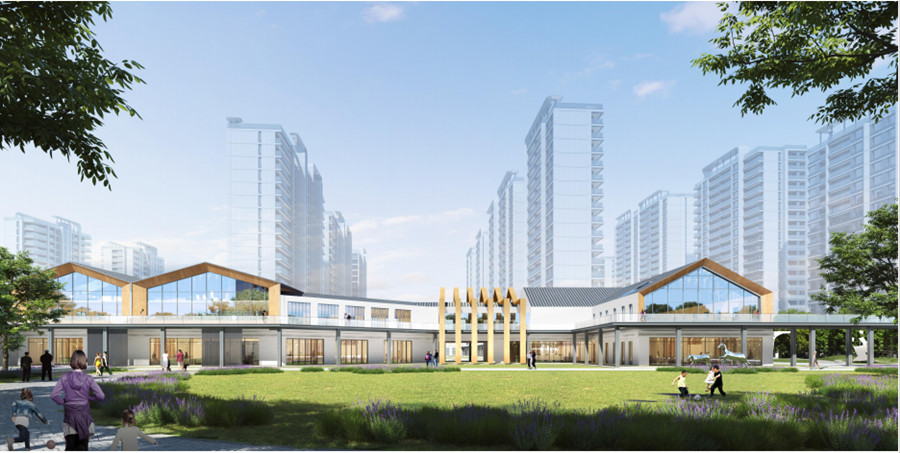

項目位于浙江省臺州市仙居縣,社區衛生服務中心建筑面積為4068平方米。
衛生服務中心是仙居縣理想之城項目中的一部分,整個基地整體格局呈現“三軸、三心、兩環、六區”的模式。整個基地由社區服務中心、文體中心、幼兒園及城市公園6大部分組成。并通過沿街商業及風雨連廊無縫的形成一個整體。它們形成了對場地的圍合和限定,豐富了整個場地的空間。該項目基于整體設計路線,整合了建筑光伏一體化、高效空調新風系統等主動式技術以及圍護結構優化、自然通風采光優化、遮陽系統等被動式設計策略,實現了建筑能耗的“開源節流”。與普通建筑相比,社區衛生服務中心可實現本體節能率達35.5%,建筑綜合節能率73.47 %,可再生能源利用率41.95 %,滿足超低能耗建筑要求。
1.整體布局:
本項目在《公共建筑節能設計標準》基礎上,對屋面、外墻、外窗等關鍵部位進行熱工性能升級,同時針對特殊區域強化保溫隔熱設計,實現全方位能耗管控。
項目在總體平面規劃時,根據周邊資源合理規劃,強調與周邊建筑、環境的協調融合。滿足各項功能人流、車流組織的需要,出入口和內部道路設計符合物流、人流和車流的集散要求,流線順暢、便捷,并提供適當數量、滿足需要的機動車停車位和建筑規模。場內各種標識應齊全、明確,符合GB10001公共信息標志用圖形符號的規定。
2.采用高效保溫體系:
墻體能耗占建筑總能耗的40%~45%,因此,墻體保溫是建筑節能的重點。采用高效的保溫材料和技術手段,提高了墻體的保溫性能, 相當于給房子穿上了一件“羽絨服”、“保暖衣”,達到良好的保溫效果 。

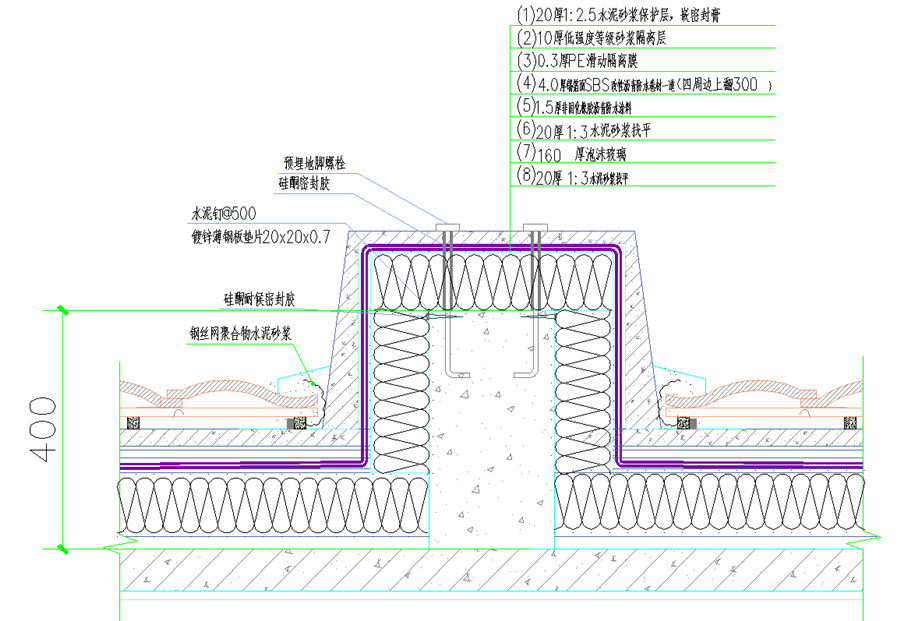

項目的屋面基礎與屋面采用一體化設計、施工的方式。基礎高度400mm,保溫材料規格與坡屋面保溫構造一致,并且完全覆蓋基礎表面,在設備基礎與屋面交界處與屋面160厚泡沫玻璃交接?;炷粱A側面與水平屋面交接的位置設置鋼絲網聚合物水泥砂漿。通過對屋面設備基礎外保溫的連續性設計,將混凝土基礎與屋面混凝土樓板整體覆蓋(包括設備基礎側面及頂部、屋面混凝土樓板),該設計可有效削弱由基礎構件造成對建筑本體的熱橋效應。

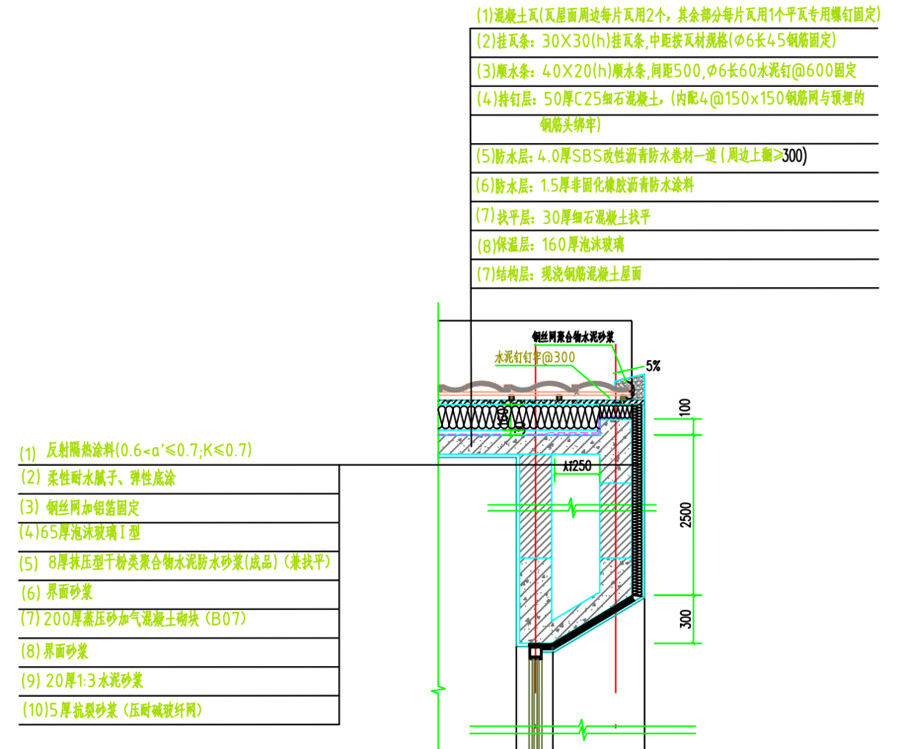

熱橋梁、熱橋樓板保溫:熱橋梁和熱橋樓板對建筑圍護結構的保溫隔熱起著十分重要的作用。為便于施工和保持外墻整體墻面的一致性,社區衛生服務中心樓的熱橋梁和熱橋樓板保溫構造與外墻保溫完全相同,采用65mm厚泡沫玻璃Ⅰ型和反射隔熱涂料(0.6
3.高氣密性設計控制:
近零能耗建筑,對建筑氣密性的要求非常高。設計需要通過對氣密性薄弱部位特別處理,提高建筑氣密性, 就像保溫杯上的塞子一樣,更嚴實 了,就能進一步提升建筑內部環境的舒適度,同時降低建筑能耗。
本項目從設計到施工全程嚴格控制氣密性,關鍵指標達到行業高水準:外門窗氣密性等級為8級。窗洞口設置節能副框,起到定尺、定位的作用,確保施工過程中窗框與窗洞能夠完好契合,節能副框與墻體縫隙密封是保證墻體防水密封性能的重要措施。門窗室內側上口、下口:墻體表面為連續的水泥砂漿氣密層,水泥砂漿壓至窗框的室內側,與基墻、窗框接觸的位置采用防水隔汽膜進行進行密封,防水隔汽膜與窗框搭接長度≥20mm、與墻體搭接處長度≥50mm。下窗框水泥砂漿與窗框的底角再采用密封膠封嚴,加強室內側窗框底部的密封性。(依據《建筑外門窗氣密、水密、抗風壓性能分級及檢測方法》GB/T 7106),可有效阻止室外空氣通過窗縫滲透,減少熱量損失與能耗浪費。
4. 被動式遮陽體系:
降低夏季空調負荷 “利器”夏季太陽輻射是空調能耗的主要來源之一,尤其建筑東向、南向、西向受太陽直射時間長、輻射強度大。社區衛生服務中心在建筑一層各朝向設置了雨棚,可起到水平固定遮陽的效果。一方面能阻擋直射陽光透過玻璃進入室內,降低太陽輻射的透射比,同時保證冬季充足日照,達到降低空調能耗,調節室內熱舒適性的目的。
5. 高效空調新風系統:
社區衛生服務中心空調系統采用變冷媒流量多聯式空調系統加獨立新風系統。其中,室外機共6套系統,其壓縮機為高效直流變頻系統。且所有室外機均采用模塊組合方式。因此,用戶在使用時可根據末端負荷需求量開啟相應的模塊數量,減少不必要的系統容量浪費。
項目在新風熱回收系統中集成高效空氣凈化裝置,對≥0.5μm 細微顆粒物的一次攔截計數效率>80%,可有效過濾室外霧霾、花粉及微生物,保障室內空間空氣安全。同時,系統嚴格控制單位風量耗功率,送風量大于 10000m3/h 的空調系統,單位風量耗功率小于0.192W/(m3·h),低于《公共建筑節能設計標準》GB50189 的現行規定,在滿足凈化需求的同時,進一步降低風機運行能耗。系統冷量回收全熱交換效率≥60%;熱量回收全熱交換效率≥69%,可回收空調排風中的冷量(夏季)或熱量(冬季),用于預處理新風,減少新風處理所需的冷量 / 熱量消耗。
6. 高效電氣節能系統:
社區衛生服務中心主要功能房間的照明功率密度值滿足現行國家標準《建筑照明設計標準》GB50034規定的目標值。社區衛生服務中心所有房間均采用LED光源,大面積照明場所燈具效率不低于70%。
照明系統采取集中控制、分區控制、定時控制、照度調節等節能控制措施。其中,走廊、樓梯間、門廳、電梯廳照明根據照明需求進行節能控制;各功能房間就地設開關控制。
社區服務中心電梯、水泵、風機及其它電氣裝置的電動機滿足《中小型三相異步電動機能效限定值及能效等級》《電動機能效限定值及能效等級》GB18613-2020規定的能效限定值的要求。電梯按照控制要求,采用了合理的啟、停、調速等控制方式,并配備高效電機及先進控制技術。
7. 可再生能源利用:
社區衛生服務中心光伏組件采用單晶 550Wp、共計 116 片組件,裝機容量63.8kWp,屋面鋪設面積為 299.67 ㎡,采用琉璃瓦普通安裝,光伏組件沿屋面支架坡度布置,接入組串式逆變器,輸出 0.4kV 低壓交流電,接入原低壓配電室并網,共計 1 個 380V 并網點。經測算,該光伏系統年均發電量約 61714.80 kWh/a,可為本項目節約標煤約 20噸 / 年,減少二氧化碳排放約 50 噸 / 年,不僅降低建筑運營階段的電費支出,更助力實現 “碳達峰、碳中和” 目標,為建筑綠色轉型提供示范。
近零能耗+更舒適健康,讓社區衛生服務中心真正成為綠色低碳、安全舒適的療愈港灣,為溫暖的鄰里生活提供有效衛生服務體系,也為現代城市社區的可持續發展提供創新思路。
